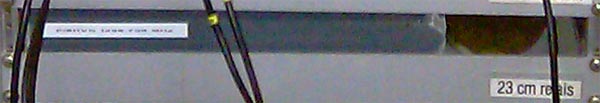

PI6HVN is de 23 cm repeater van Heerenveen, ontvangt op 1270,700 MHz en zendt uit op 1298,700 MHz. Voor de hardware is gekozen voor een omgebouwde Storno CQM-613. Het 60 jaar geleden ontworpen Deense apparaat voldoed nog steeds aan alle eisen. Een beetje overjarig, dat wel, maar het concept is erg betrouwbaar. De Sorno CQM- en CQF-serie is kristal gestuurd en dus weinig zender zijbandruis. Vooral de warme kwaliteit van het audio is een pre!

DE ONTVANGER
De CQM-613 ontvangt normaal gesproken op 160 MHz, maar door een ingebouwde converter met gaasfet pre-amp in de ontvanger luistert de oude grijsblauwe doos op 1200 Mhz. Alles zeer stabiel gehouden door een kristal oven.

DE ZENDER
De FM-gemoduleerde zender, van oorsprong op 160 MHz is door een converter naar 1200 Mhz omgezet en de zeer schone eindtrap maakt er dan wel 1 Watt zendvermogen van. Omdat dat niet genoeg gebruiken we eerst een losse transistor eindtrap die er ongeveer 10 Watt van maakte. Nu wordt een Motorola module ingezet die 20 Watt kan doen, maar rustig staat ingesteld. Na filtering blijft er een ruime12 Watt over.

DE BESTURING
De repeater besturing is grotendeels zelf ontwikkeld. Door middel van DTMF tonen kunt u de test mode (5 minuten carrier), de info mode (in morse) en andere functies schakelen. Dit relais is sind 1 januari 2017 volledig gekoppeld met PI2HVN die aktief is op 70 cm. Dit relais heeft ook een echolink koppeling (#607585) Meer informatie over de besturing zie de besturingspagina.

HET ANTENNE FILTER
Het antennefilter bestaat uit zelf gedraaide messing bussen (dankzij PA3FTV) en maken het mogelijk om via 2 antenne's een goed werkend 23 cm relais te exploiteren. Later vonden we op een radiomarkt een Procom Duplexer, een DPF23/6 die gebruik van 1 antenne mogelijk maakt.

DE ANTENNE INSTALLATIE
De antenne is een opgepoetste tweedehands monoband rondstraal antenne van Comet: de GP-21, verbonden met een nieuw stuk Cellflex coax type LCF12-50J staat ie op een eigen mast
