De onderkant van het aluminium chassis bevat het 70cm deel van PI7HVN. Ook hier in het grote blik de RF-zero. Aan de uitgang het 433 MHz bandpassfilter, waarna het rechtsboven in het vierkante blikje versterkt wordt door een eindtrapje van 2 Watt. Aangezien wij maar 0,3 Watt wensen dempen we dat eindtrapje door hem geen 12, maar 8 Volt voeding te geven. Uit de eindtrap gaat het signaal naar 2 in serie geschakelde bandpassfilters. Zo is het vrijwel onmogelijk om verkeerde signalen naar de antenne te sturen.

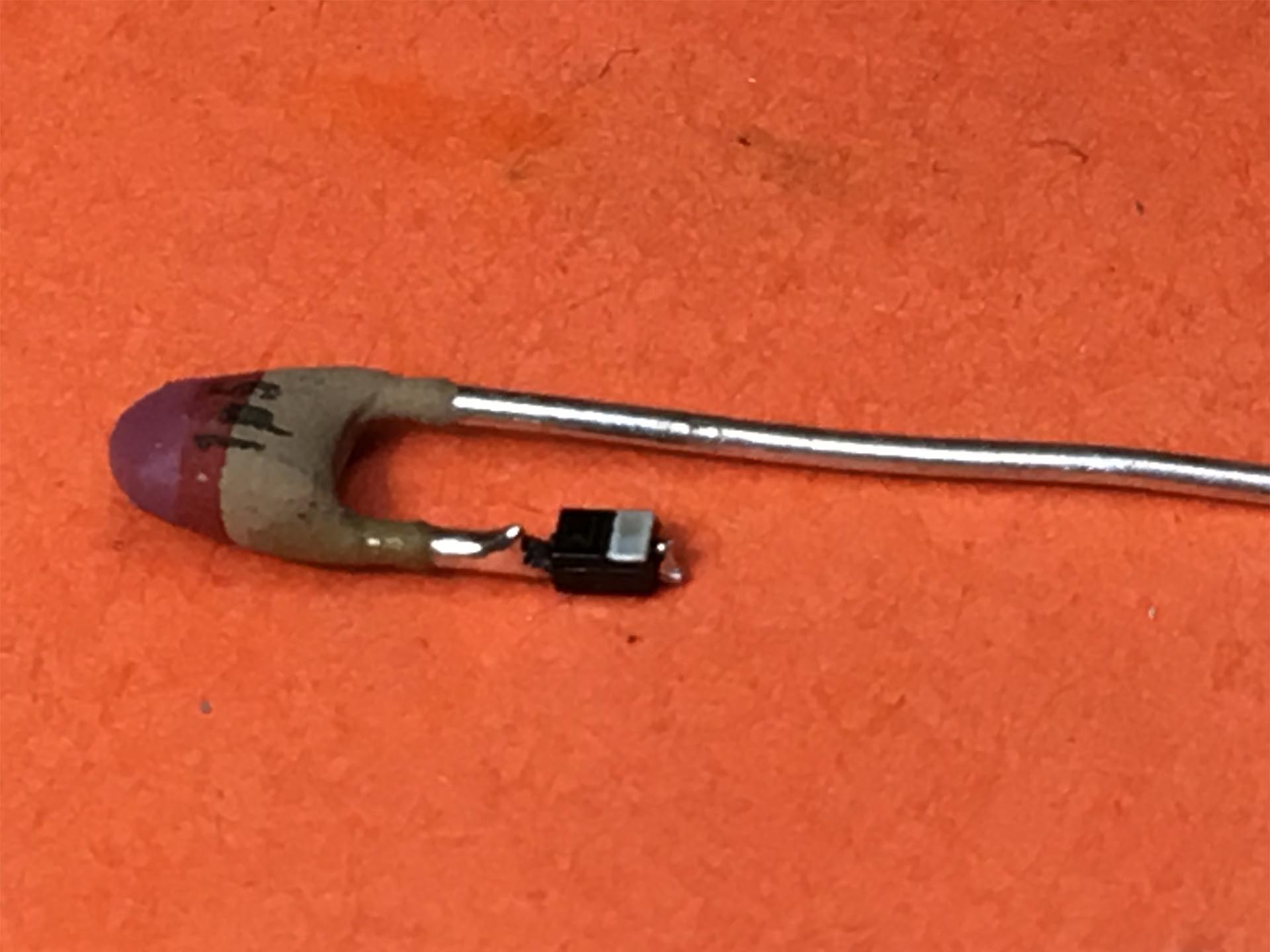

Links boven in het frame zit u de GPS-verdeler. Ieder baken wil graag weten hoe laat het is en omdat we maar 1 GPS antenne willen plaatsen moet dat dus naar 2 RF-zero printen verdeeld worden. Rechtsonderin ziet u nog wat revolutiebouw (uit de vorige eeuw) wat ons 12V voedingkje voorsteld. Dat de modules niet helemaal recht gemonteerd zitten komt omdat onze bakenmonteur z'n waterpas was vergeten.

Zonden we vroeger met beide bakens op 1 klaverblad antenne, nu hebben we voor elke band een apparte klaver geplaatst om het baken beter te laten bakenen.
